Dust Collector Pulse Jet Valve

Nagbibigay ang Qingdao Star Machine ng V1614718 Dust Collector Pulse Jet Valve, ito ay batay sa diaphragm electromagnetic pulse valve at disenyo ng mekanismo ng piston, pag -ampon ng naka -embed na istraktura, na may mas malakas na pagganap ng pamumulaklak at mas mahabang buhay ng serbisyo. Ang mga pangunahing tampok nito ay:

Mga tampok na istruktura

Binubuo ng electromagnetic pilot head, piston at valve body, ang lugar ng piston sa likurang silid ay mas malaki kaysa sa harap na silid, at ang pneumatic na puwersa ay nagsisiguro ng sensitibong pagsasara ng estado.

Ang pagkansela ng diaphragm ng goma at presyon ng tagsibol, ang paggamit ng istraktura na may mataas na lakas na piston, ay makabuluhang mapabuti ang tibay.

Ang nagtatrabaho na prinsipyo ng alikabok na pulso jet valve ay nahahati sa dalawang yugto:

Estado ng pamumulaklak: Matapos ang signal ay na -input ng electric controller, binubuksan ng electromagnetic pilot head ang pag -aalis ng butas, at ang presyon ng gas sa harap na silid ng piston ay nakataas ang piston at binubuksan ang pamumulaklak ng channel.

 Saradong Estado: Matapos mawala ang signal, sarado ang butas ng pag -aalis, ang presyon ng gas sa silid sa likod ng piston ay nagtulak sa piston na i -reset, at ang channel ay sarado.

Pamantayang Teknikal

Paggawa ng presyon: 0.2 ~ 0.6Mpa

Pagtukoy ng Boltahe: DC24V o AC220V/50Hz

Proteksyon grade: IP65

Working Medium: Malinis na hangin

Naaangkop na temperatura: Uri ng temperatura ng silid -25 ~ 85 ℃, Mataas na uri ng temperatura -25 ~ 230 ℃.

Span ng buhay: 1 milyong beses

Pag -install ng Pag -install ng Dust Collector Pulse Jet Valve

Mga Kinakailangan sa Sealing: Ang may sinulid na koneksyon ay dapat mapunan ng PTFE raw material tape o thread sealant, at ang pinagsamang ibabaw ng kahon ng pamamahagi ng hangin ay dapat na makinis at malinis.

Pagproseso ng mapagkukunan ng hangin: Ang air inlet pipe ng kahon ng pamamahagi ng hangin ay dapat na mai -install gamit ang isang filter at regulator, at ang ilalim ay nilagyan ng isang balbula ng kanal upang matiyak na ang naka -compress na hangin ay tuyo at walang mga impurities.

Pagproseso ng Katumpakan: Ang Pag -install ng Pag -install ng Air Package Ayon sa Pagproseso ng Larawan 2, upang matiyak na ang laki ng pagpapaubaya at pagkamagaspang sa ibabaw.

Mga Kinakailangan sa Paglilinis: Ang air bag at blowpipe ay dapat na lubusang malinis bago ang pag -install upang maiwasan ang mga natitirang labi.

Koneksyon

Kapag nag -install gamit ang bilog na sari -sari, ang mga sukat ay dapat ayon sa Fig. 3 upang matiyak ang pagtutugma ng koneksyon (e.g. φ150/φ120 na siwang).

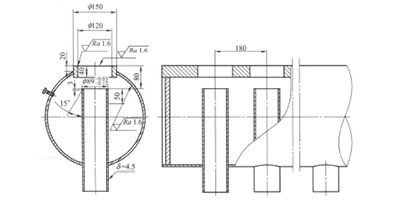

Ang machining diagram ng sari -sari na koneksyon (Fig. 2) ay tumutukoy sa mga pangunahing sukat: 180 mm kabuuang lapad, 15 ° chamfer, Δ = 4.5 mm kapal ng dingding.

Panlabas na sukat

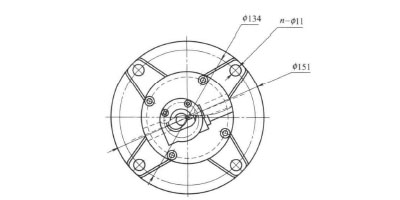

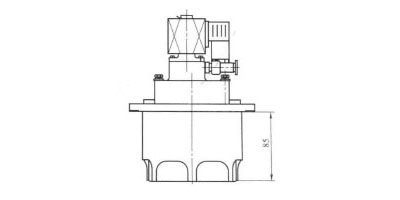

Ang mga panlabas na sukat ng 3-pulgadang alikabok na kolektor ng pulso jet valve ay ipinapakita sa Figure 3, na may mga pangunahing mga parameter tulad ng kabuuang haba ng 134mm at pag-mount ng mga butas ng φ151mm na minarkahan.

Sa compact na disenyo at kakayahang umangkop na pag -aayos ng blowpipe, ang balbula ay angkop para sa hinihingi ng mataas na kahusayan ng paglilinis ng abo sa sistema ng pag -alis ng alikabok. Sa pamamagitan ng pag -optimize ng istraktura ng piston at kontrol ng electromagnetic, nakamit nito ang mabilis na pagtugon at matatag na operasyon, at nakakatugon sa mahigpit na mga kinakailangan ng pagiging maaasahan at katumpakan para sa mga produkto ng pag -export.
